HC-06 VBar / KBar Bluetooth module
VBar 또는 KBar 를 손쉽게 헨드폰으로 셋팅 할수 있는 Bluetooth
HC-06 입니다 .
비행장이나 혹은 작업실에서 간편하게 헨드폰으로 셋팅을 하실수가 있습니다 .
* 본제품은 VBar / KBar 쟈이로 본체와 연결시 전원의 극성이 바뀌게 되면 즉시
제품이 손상되게 됩니다 아래의 사진에 유의하셔서 전원의 극성에 각별히
주의하여 주시기 바랍니다 .
본제품은 사용자부주의에 의한 파손이 주된원인이 되므로 환불및반품,A/S가
불가 합니다
|
HC-06 VBar / KBar Bluetooth module |
|
Item Code |
▷HC-06 -1 |
|
Component |
▷ HC-06 VBar / KBar Bluetooth module x 1
|

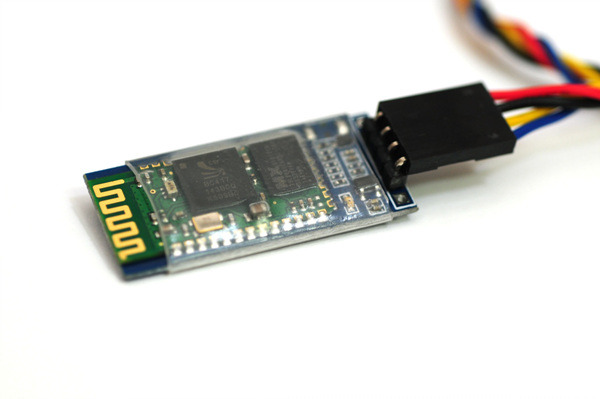

VBar / KBar Bluetooth 기기인 HC-06 와 기기에 연결하기 위한 4P컨넥터
HC-06은 역전류방지장치가 없습니다 4P컨넥터가 방향이 바뀌어 연결 되면 바로 고장 납니다
꼭 주의 하세요 사진에서 처럼 붉은선이 플러스 입니다

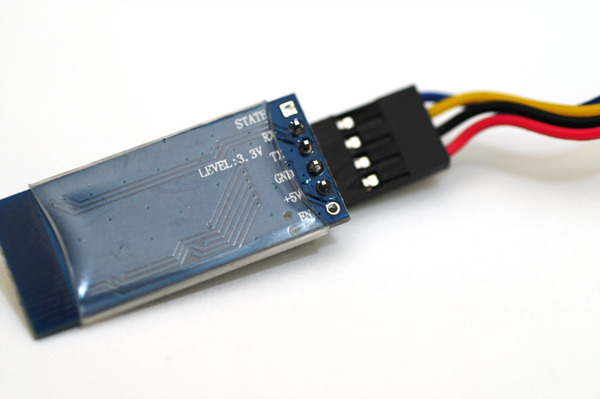

HC-06의 뒷면을 보시면 +5V 표시가 보입니다 + - 방향 극주의

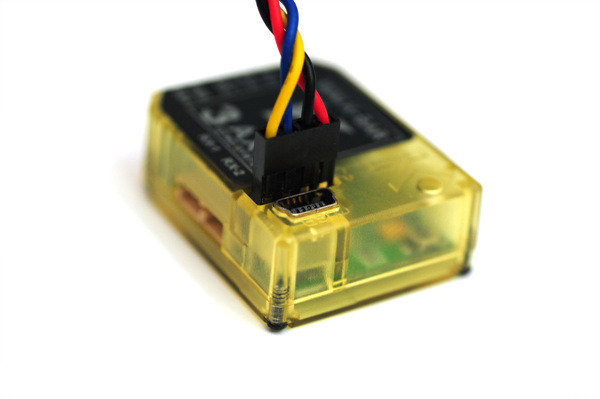

이번엔 쟈이로 본체 연결에 주의 해야 합니다 VBar나 KBar 미니바는 사진과 같이 붉은선이 + 입니다

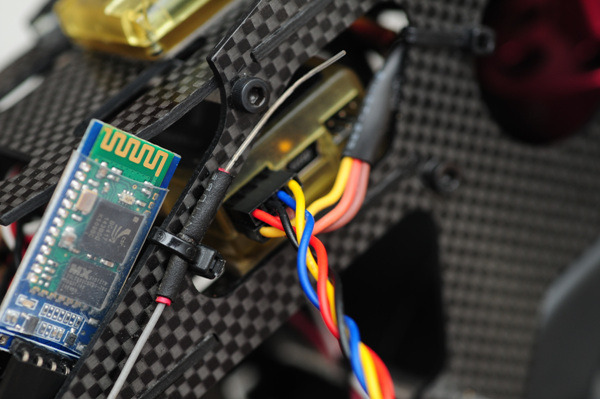

VBar나 KBar 풀바는 그림과 같이 역시 붉은선쪽이 플러스 입니다
만약 플러스 마이너스가 바뀌어 꽂으면 바로 못쓰게 되니 조심하세요 ~
* 헨드폰 셋팅
*헨드폰의 Bluetooth 기능을 설정하기 이전에 VBar 어플을
헨드폰에 먼저 설치 해야 합니다 .
VBar 어플이 헨드폰에 설치 되었으면 송신기와 수신기를
ON 한후 HC-06을 위의 사진과 같이 전원의 극을 확실히
확인한후 VBar쟈이로와 연결합니다.
이때 HC-06은 헨드폰에 등록전이므로 빨간불이
깜박거리며 점멸 합니다 .

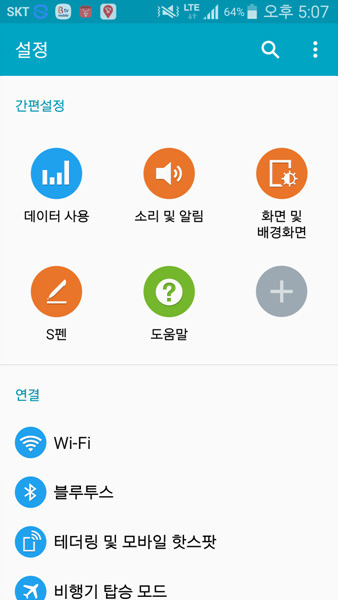

헨드폰의 설정에 들어 가서 블루투스를 선택 합니다

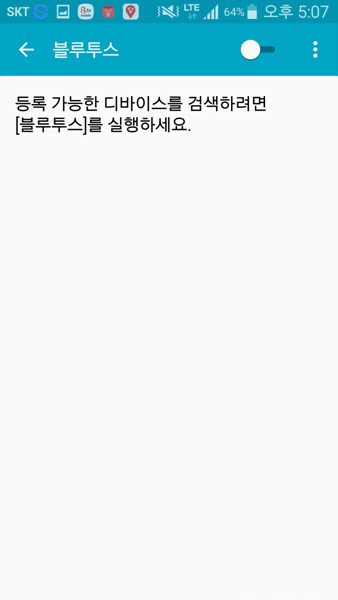

블루투스 창에서 윗쪽 오른쪽 버튼이 왼쪽에 가있다면 오른쪽으로
밀어서 블르투스를 활성화 시켜 줍니다 .

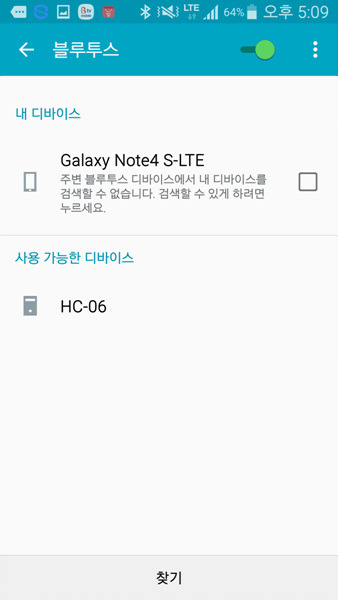

블루투스가 활성화 되면 위 사진 이전에 HC-06를
헨드폰이 자동으로 헨드폰에 검색을 완료 합니다 .

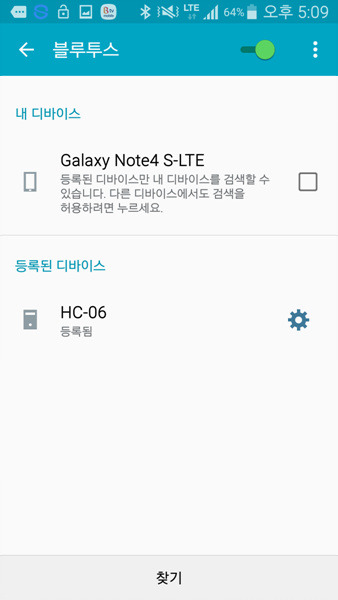

이때 핀번호를 넣으라는 창이 뜨는데 1234를 입력하면
사진과 같이 등록이 완료 됩니다 .
HC-06이 헨드폰에 등록이 완료 되었으면 이제
다운받은 VBar 어플을 클릭해서 오픈합니다

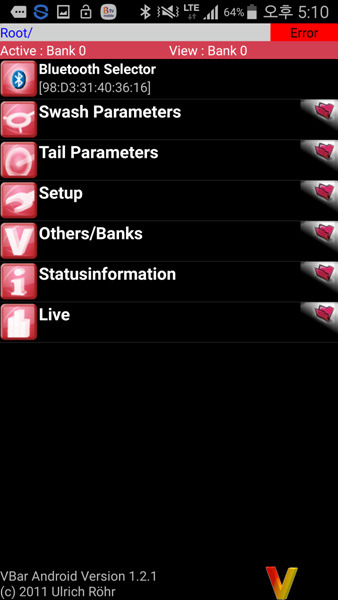

사진과 같이 VBar 어플이 열리면 맨위의 블루투스 셀렉트
항목을 클릭합니다 .

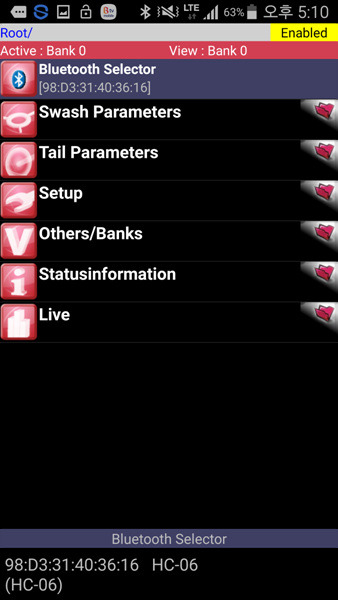

블루투스 셀렉트를 클릭하면 하단에 HC-06이 검색 됩니다
클릭해서 VBar어플에 등록 합니다 .

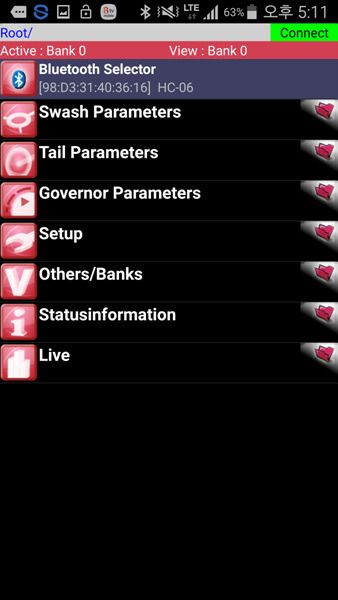

등록이 완료 되면 상단 오른쪽에 컨넥터로 표시되며
녹색으로 점등이 됩니다 .
또한 VBar 어플과 HC-06 이 연결 되면 HC-06은
점멸하던 붉은빛은 점멸을 멈추고 계속 켜져 있게 됩니다
어플의 메뉴는 그림은 다르지만 컴퓨터 셋팅창과 매뉴설정방법은
크게 다르지 않습니다 .
VBar의 셋팅설정을 완료 한후 어플을 닫으면 설정이
VBar / KBar 에 저장 됩니다 .
|
